Puettavat lääkintälaitteet kasvattavat markkinoitaan nopeasti, kun uudet laitteet mullistavat terveyden seurantaa, lääkehoitoa ja terapiaa. Seuraavan sukupolven ratkaisut kuten vaikkapa jatkuvatoimiset glukoosimittarit asettavat tiukkoja vaatimuksia sulautettujen järjestelmäpiirien (SoC) kehitykselle. Mutta millaisia innovaatioita SoC-suunnittelu edellyttää, jotta puettavista lääkintäsovelluksista saadaan entistä tarkempia, pienempiä, tehokkaampia ja turvallisempia?
|
Artikkelin kirjoittaja Brian Blum työskentelee tuotemarkkinoinnin päällikkönä Silicon Labsilla. |
Global Market Insights arvioi puettavien lääkintälaitteiden markkinoiden kasvavan viime vuoden 120,1 miljardista dollarista 543,9 miljardiin dollariin vuoteen 2034 mennessä. Kasvun veturina toimivat uuden sukupolven reguloidut lääkintälaitteet, joiden tehtävänä on tarjota kriittistä ja tarkkaa dataa diagnostiikkaa ja hoitoa varten. Näihin eivät kuulu sääntelyn ulkopuolella olevat aktiivisuusrannekkeet. Sydämentahdistimet, hengitysmonitorit ja jatkuvatoimiset glukoosimittarit (CGM) ovat tämän kehityksen kärjessä.
Lisääntyvä kiinnostus edistyneitä laitteita kohtaan asettaa valmistajille paineita toimittaa samanaikaisesti entistä tehokkaampia ja käyttäjälle huomaamattomampia ratkaisuja. Uuden sukupolven puettaville lääkintälaitteille asetettuja keskeisiä suunnittelutavoitteita ovat:
- Parantunut suorituskyky ja tarkkuus: Suuri tarkkuus datankeruussa ja analyysissä.
- Laaja käytettävyys: Mahdollisuus suorittaa vaativia toimintoja ja analyysejä suoraan laitteella.
- Pieni koko: Käyttäjäystävällinen muotoilu, joka parantaa potilaan mukavuutta ja laitteen kytkettävyyttä.
- Hyvä paristonkesto: Pitkä käyttöikä jatkuvassa monitoroinnissa ja pitkä latausväli.
- Parantunut turvallisuus: Kestävä tietoturva, joka täyttää säädetyt standardit ja turvaa potilaan yksityisyyden.
Näiden tavoitteiden saavuttaminen vaatii innovaatioita useilla osa-alueilla – energiatehokkuudesta prosessinhallintaan ja älykkääseen kotelointiin – jotta seuraavan sukupolven komponentteja voidaan kehittää näihin elämää muuttaviin laitteisiin.
SoC-tuotekehitys jatkuvan glukoosimittauksen tapauksessa
Jatkuvatoimisen glukoosimittauksen kehityspolku havainnollistaa, millaisia vaatimuksia puettavat lääkintälaitteet asettavat SoC-piirien suunnittelulle.
Vuosikymmenten ajan diabetes pidettiin hallinnassa ottamalla säännöllisesti verikoe sormenpäästä. Kannettavien glukoosimittarien käyttöönotto oli merkittävä edistysaskel, vaikka ne tarjosivat tietoa vain yksittäisestä mittaushetkestä.
Nykyiset CGM-laitteet edustavat valtavaa harppausta kehityksessä. Iholle kiinnitetty pieni litteä laite, jossa on ihon alle asetettu mikroanturi, mittaa jatkuvasti verensokeritasoja (kuva 1). Reaaliaikaisen datavirran avulla muodostuu monipuolinen kuva sokeritason vaihtelusta ja trendeistä, mikä auttaa potilasta tekemään korjaavia toimenpiteitä jo ennen oireiden ilmenemistä.
Uusimmat mallit on varustettu mukavuutta lisäävillä ominaisuuksilla, kuten älypuhelinyhteydellä ja potilaskohtaisilla hälytyksillä, jotka parantavat käyttäjäkokemusta ja mahdollistavat terveydentilan laajan seurannan.

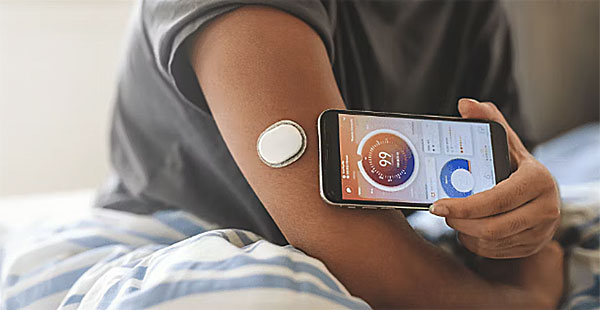

Kuva 1. Tyypillinen jatkuvan sokerimittauksen laitteisto (Lähde: Halfpoint Images / Getty).
Pyrkimys potilaan käyttömukavuuden ja hoitovasteen parantamiseen vauhdittaa uuden sukupolven laiteinnovaatioita. Potilaat ja terveydenhuoltoalan toimijat haluavat nyt laitteita, jotka ovat entistä pienempiä, pitkäikäisempiä ja kykenevät tuottamaan monipuolisempaa analytiikkaa. Tämä edellyttää kehittyneitä SoC-ratkaisuja.
SoC-suunnittelun innovaatioita
Seuraavan sukupolven puettavat lääkintäsovellukset vaativat läpimurtoja SoC-suunnittelussa useilla alueilla:
- Prosessi- ja muistitekniikan kehitys:
Laitteistopohjaisen tekoälyn ja koneoppimiskiihdyttimien integrointi mikro-ohjaimiin on yhä tärkeämpää. Yhdessä kasvaneen RAM- ja Flash-muistin kanssa nämä mahdollistavat monimutkaisempien algoritmien ja paikallisen data-analytiikan hyödyntämisen. Tulevaisuuden CGM-laitteet voivat analysoida trendejä, ennakoida sokeritasojen kehitystä ja antaa käyttäjäkohtaisia hälytyksiä – kaikki suoraan laitteessa. Tämä niin sanottu edge-laskenta pienentää viivettä ja vähentää riippuvuutta ulkoisista komponenteista, jolloin laitteista tulee autonomisempia ja responsiivisempia. - Tehokas analogia-digitaalimuunnos:
Lääkintälaitteissa tarkkuus on kriittistä. SoC-piireihin on jo integroitu 12–14-bittisiä AD-muuntimia, mutta teollisuus siirtyy yhä useammin 16-bittisiin ratkaisuihin. Pelkkien bittimäärien sijaan suunnittelijoiden on tarkasteltava efektiivistä bittimäärää (ENOB), joka kuvaa todellista resoluutiota käytännön olosuhteissa. Mitä suurempi ENOB, sitä luotettavampi anturidata – ja sitä parempi lääketieteellinen päätöksenteko. - Mahdollisimman pieni tehonkulutus:
Paristonkesto on ratkaisevan tärkeää puettavissa laitteissa. Potilaat haluavat laitteen, jota voi käyttää viikkoja ilman latausta. Suunnittelijat vastaavat tähän haasteeseen esimerkiksi integroimalla jännitettä nostavia DC–DC-muuntimia, jotka mahdollistavat toiminnan laajalla jännitealueella ja useilla paristotyypeillä. Tämä tuo joustavuutta ja mahdollistaa kompaktit, mutta suorituskykyiset ratkaisut. - Edistyksellinen liitettävyys:
Useimmat puettavat lääkintälaitteet käyttävät pienienergistä Bluetooth-yhteyttä (Bluetooth LE). Ihmiskeho kuitenkin heikentää radiosignaaleja imeytymisen ja heijastuksen vuoksi. Tämän vuoksi SoC-valmistajat ovat keskittyneet radioherkkyyden parantamiseen: mitä herkempi radio, sitä vähemmän tehoa tarvitaan, mikä pidentää pariston käyttöikää ja varmistaa luotettavan yhteyden esimerkiksi älypuhelimeen. - Koteloinnin kutistaminen:
Pienikokoisuus on ratkaisevaa puettavissa sovelluksissa. Uudet pakkaustekniikat, kuten wafer-level chip-scale packaging (WLCSP), pienentävät piirien vaatimaa tilaa tinkimättä suorituskyvystä tai energiatehokkuudesta. Tämä mahdollistaa entistä huomaamattomampien ja käyttäjäystävällisempien laitteiden kehittämisen.

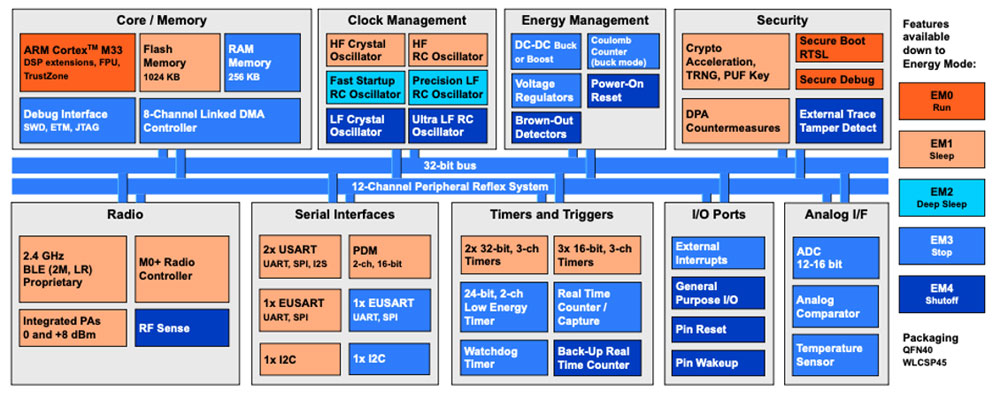

Kuva 2. Langaton SoC-tuoteperhe EFR32BG29 on Silicon Labsin ratkaisu kehittyneisiin puettaviin lääkintäsovelluksiin (Lähde: Silicon Labs).
Integroidun terveystekniikan tulevaisuus
Sulautettujen SoC-ratkaisujen innovaatiot ovat avainasemassa uuden sukupolven puettavien lääkintälaitteiden kehityksessä. Ne tekevät laitteista entistä suorituskykyisempiä ja muuttavat perusteellisesti tapaa, jolla potilaat hallitsevat terveyttään.
Pidemmällä aikavälillä nämä edistysaskeleet voivat johtaa useiden laitteiden toimintojen yhdistymiseen. Esimerkiksi jatkuvatoiminen glukoosimittari ja insuliinipumppu toimivat nykyisin erillään, mutta tulevaisuudessa ne saattavat olla integroituna samalle piirille, muodostaen suljetun ja älykkään järjestelmän diabeteksen hallintaan.
Tämä dynaaminen markkina murtaa raja-aitoja puolijohdesuunnittelussa. Seuraavan sukupolven puettavat lääkintälaitteet eivät enää pelkästään seuraa terveydentilaa – ne tarjoavat potilaille ja kliinikoille näkemyksiä ja mukavuutta tasolla, joka oli aiemmin mahdollista vain tieteisfiktiossa.
Tämän kehityksen mahdollistaa pienikokoinen, mutta tehokas sulautettu järjestelmäpiiri.
