Äärimmäiset sääilmiöt, uusiutuvan energian vaihteleva tuotanto ja kasvava energiankysyntä haastavat perinteiset sähköverkot ennennäkemättömällä tavalla. Vastaus tähän haasteeseen on älykäs sähköverkko – ja sen toimintavarmuuden ytimessä ovat SiTimen edistyneet MEMS-ajoitusratkaisut. Tässä artikkelissa pureudutaan siihen, miksi tarkka ajoitus on elintärkeää modernissa sähköinfrastruktuurissa.

Talvimyrsky Uri iski Teksasin sydämeen helmikuussa 2021, katkaisten sähköt noin 4,5 miljoonalta asukkaalta. 210 kansalaista kuoli myrskyn seurauksena ja taloudellisten tappioiden arvioidaan olevan 80–130 miljardia dollaria. Sähkökatkoksiin johti monia syitä, aina tuotantoyksiköiden toimintahäiriöistä siirto- ja jakeluongelmiin, mukaan lukien maksimikuorman purku ja matalin verkon taajuus, joka on koskaan koettu osavaltiossa. Tämä on vain yksi esimerkki, joka korostaa häiriöiden kestävän energiainfrastruktuurin tärkeyttä. Äärimmäisten sääolosuhteiden yleistyessä palvelun jatkuvuus järjestelmän stressitilanteissa on tärkeämpää kuin koskaan.

Nykyiset sähköverkot ovat monimutkaisia ja niissä yhdistyy laaja valikoima energialähteitä, kuten kaasu, hiili, ydinvoima, tuuli ja aurinko. Tämän lisäksi käytössä on huima määrä teknologioita, jotka liittyvät energiantuotantoon, varastointiin, siirtoon ja jakeluun. Näiden teknologioiden ja niissä kulkevien datasignaalien on oltava tarkasti synkronoituja. Yksi heikko lenkki infrastruktuurissa voi keskeyttää sähkönsaannin kotitalouksille ja yrityksille.

Luotettavan sähkönsaannin varmistamiseksi sähköverkosta on tulossa älykkäämpi. Uusimmat sensorit, laskentateho, kehittynyt viestintäteknologia ja paljon muuta mahdollistavat tehokkaammat ja resilientimmät sähköverkot. Tässä artikkelissa keskitytään siihen, kuinka ajoituslaitteet ovat kriittisiä komponentteja älykkäässä sähköverkossa sähkönjakelun varmistamiseksi.

Miksi nykyinen sähköverkko on haavoittuva?

Sähköverkko on haavoittuva vanhentuneen infrastruktuurin, keskitetyn rakenteen ja kyvyttömyyden vastata nykyaikaisiin energiatarpeisiin vuoksi. Monet verkon komponentit on rakennettu vuosikymmeniä sitten, ja ne ovat rapistuneita ja alttiita vioille. Keskitetty rakenne luo yksittäisiä vikaantumispisteitä, joissa suuret häiriöt voivat aiheuttaa laajoja sähkökatkoja. Ulkoiset uhat, kuten äärimmäiset sääolosuhteet ja kyberhyökkäykset, jotka kohdistuvat vanhentuneisiin järjestelmiin, lisäävät haavoittuvuutta. Lisäksi verkko kamppailee uusiutuvien energialähteiden, kuten aurinko- ja tuulivoiman, integroinnin kanssa, mikä korostaa sen sopeutumattomuutta nykyisiin energian tarpeisiin.

Kysyntä vaikuttaa sähköverkon resilienssiin. Operaattorien on pidettävä verkon taajuus kapealla toleranssialueella (esim. ±0,050 Hz 60 hertsistä Pohjois-Amerikassa tai 50 Hz Euroopassa). Texasin sähköverkkoa hallinnoiva Electrical Reliability Council of Texas (ERCOT) varoittaa, että pitkittynyt poikkeama taajuudessa voi rikkoa vaihtovirtaliitäntöjä ja vahingoittaa laitteita. Itse asiassa suuri kysyntä, joka ylittää tarjonnan, laskee taajuutta ja voi pakottaa voimaloita sulkeutumaan tai aiheuttaa sähkökatkoja, kun taas alhainen kysyntä korkealla tarjonnalla nostaa taajuutta, jolloin tarjontaa on vähennettävä. Nämä haavoittuvuudet tekevät verkosta huonosti valmistautuneen sähköistyneempään tulevaisuuteen.

Uri-myrskyn tapauksessa sähkön kysyntä kasvoi jäätyvien lämpötilojen vuoksi. Verkon taajuus oli 15. helmikuuta alle 59,4 Hz neljän minuutin ja 23 sekunnin ajan. Koko järjestelmä oli minuuttien päässä romahduksesta, mikä olisi vaatinut 'black startin', joka olisi voinut kestää päiviä, ellei viikkoja (tai jopa kuukausia), todetaan Cascading Risks: Understanding the 2021 Winter Blackout in Texas -tutkimuksessa, joka julkaistiin Energy Research & Social Science -lehdessä. Käynnistys olisi vaatinut yksittäisten voimaloiden käynnistämistä ja verkon asteittaista rakentamista uudelleen.

Mikä on älyverkko eli SmartGrid?

Älyverkko on kehittynyt energiajärjestelmä, joka yhdistää modernit viestintä- ja automaatioteknologiat sähkön tuotannon, jakelun ja kulutuksen optimoimiseksi. Toisin kuin perinteiset verkot, se mahdollistaa kaksisuuntaisen viestinnän energian tarjoajien ja kuluttajien välillä, mahdollistaen reaaliaikaisen valvonnan, kysynnänhallinnan ja vikojen tunnistamisen. Älyverkot tukevat uusiutuvien energialähteiden, kuten aurinko- ja tuulivoiman, integrointia, edistäen kestävyyttä ja vähentäen riippuvuutta fossiilisista polttoaineista. Ne parantavat myös energiatehokkuutta, luotettavuutta ja resilienssiä tunnistamalla ja korjaamalla häiriöitä tai epätasapainoja nopeasti. Hyödyntämällä sensoreita, data-analytiikkaa ja ohjausjärjestelmiä älyverkot luovat mukautuvamman ja älykkäämmän energiajärjestelmän, joka vastaa muuttuviin energiatarpeisiin.

Ajoitussirut mahdollistavat älyverkot

Ajoitussirut ovat keskeisiä älyverkossa, koska ne tarjoavat tarkan synkronoinnin viestinnälle, tietojenkäsittelylle ja ohjaukselle verkon eri osissa. Tarkka ajoitus varmistaa, että hajautetut energialähteet, kuten uusiutuvat järjestelmät ja energian varastointi, voivat saumattomasti integroitua ja toimia yhdessä verkon kanssa. Ne mahdollistavat reaaliaikaisen valvonnan, vikojen tunnistamisen ja kuormituksen tasapainottamisen, jotka ovat välttämättömiä verkon vakauden ja tehokkuuden ylläpitämiseksi. Lisäksi ajoitussirut tukevat turvallista ja luotettavaa viestintää sähköisten laitteiden välillä, vähentäen viivettä ja virheitä kriittisissä verkko-operaatioissa, tehden niistä perustavanlaatuisen osan älyverkon infrastruktuuria.

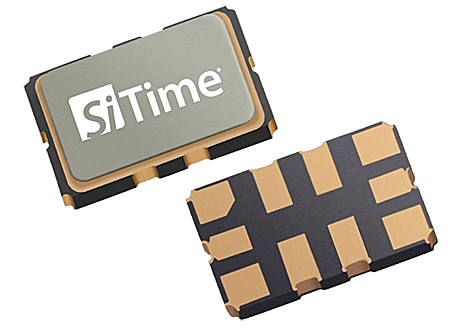

SiTime tarjoaa tarkkuusajoitustuotteita sähköverkkosovelluksiin. Esimerkiksi SiTime Super-TCXO-oskilaattoreita käytetään tiedonsiirron tarkkaan synkronointiin, taajuuden vakauteen ja vikojen havaitsemiseen ja hallintaan.

Ajoitussirut ovat olennaisia seuraavissa:

• Verkon datasynkronointi: Tiedonsiirron tarkka synkronointi verkon eri osissa mahdollistaa saumattoman yhteistoiminnan tuotannon, jakelun ja kulutuksen välillä. (SiTime Super-TCXO ja Epoch-sarjan OCXO-piirit)
• Taajuuden vakaus: Verkon tarkan taajuuden (esim. 50 Hz tai 60 Hz) ylläpitäminen takaa vakauden energiatarjonnan ja -kysynnän vaihteluissa. (SiTime Super-TCXO)
• Vikojen tunnistus ja reagointi: Tarkka ajoitus on kriittistä vikojen havaitsemisessa millisekunneissa, estäen häiriöiden leviämisen verkossa. (SiTime Super-TCXO)
• Uusiutuvan energian integrointi: Ajoituslaitteet auttavat hallitsemaan aurinko- ja tuulienergian vaihtelevaa tuotantoa synkronoimalla varastointijärjestelmiä ja verkon toimintoja. (SiTime MHz-oskillaattorit)
• Reaaliaikainen tiedonsiirto: Tarkka ajoitus tukee reaaliaikaista valvontaa ja ohjausta, mahdollistaen nopeat ja tietoon perustuvat päätökset. (SiTime Cascade Jitter Cleaner -piirit ja Chorus-sarjan kellosignaaligeneraattorit)
• Energiatehokkuus: Ajoitussirut mahdollistavat tehokkaan kuormanhallinnan sovittamalla energian toimituksen reaaliaikaiseen kysyntään, vähentäen hukkaa ja parantaen verkon kokonaissuorituskykyä. (kHz- ja MHz-luokan oskillaattoripiirit)
• Energiavarastointi: Ajoitussirut mahdollistavat tarkan synkronoinnin ja viestinnän energian varastointijärjestelmissä, optimoiden suorituskykyä, tehokkuutta ja integrointia sähköverkkoon. (MHz-oskillaattorit)
• Kyberturvallisuus: Ajoituslaitteet ovat keskeisiä viestintäprotokollien suojaamisessa ja datan eheyden varmistamisessa älyverkkoratkaisuissa. (AN10052 IEEE 1588 Precision Time Protocol (PTP) ITU-T -standardeissa)

Miksi valita SiTime älykkäisiin sähköverkkosovelluksiin?

SiTimen tarkkuusoskillaattorit sisältävät MEMS-resonaattoreita ja kehittynyttä analogista piiriarkkitehtuuria, korvaten perinteiset kvartsipohjaiset oskillaattorit älyverkkosovelluksissa, mukaan lukien edistyneet sensorit, jotka valvovat verkon suorituskykyä, jännitevaihteluita ja muita kriittisiä parametreja. Ajoituslaitteet ovat keskeisiä viestintäverkoissa, jotka siirtävät dataa verkon eri komponenttien välillä mahdollistaen reaaliaikaisen ohjauksen ja optimoinnin. Ne ovat myös optimaalisia ratkaisuja varastointisovelluksiin, kuten energian varastointijärjestelmiin (ESS) ja akkujen hallintajärjestelmiin (BMS).

SiTimen tarkkuusajoituslaitteet ovat erittäin kestäviä ja vastustuskykyisempiä ympäristön rasituksille kuin kilpailevat kvartsilaitteet. Näihin rasituksiin kuuluu lämpötilanvaihtelut, tärinä ja mekaaninen isku, jotka ovat yleisiä kenttäkäytössä olevissa verkkolaitteissa. MEMS-kestävyys parantaa älyverkkojärjestelmien luotettavuutta, erityisesti ulko- tai vaativissa olosuhteissa. Lisäksi MEMS-ajoituslaitteet ovat pienempiä, kevyempiä ja energiatehokkaampia kuin kvartsioskillaattorit, mikä vastaa kompaktien ja energiaa säästävien verkkolaitteiden suunnittelutavoitteita. Älyverkkojen kehittyessä yhä monimutkaisemmiksi ja verkottuneimmiksi, MEMS-tarkkuusajoitusteknologian kasvavan käyttöönoton odotetaan parantavan tehokkuutta ja resilienssiä ajoituskriittisissä älyverkkoratkaisuissa.
